Обзор автоматического выключателя для защиты цепей постоянного тока Sinvel SECB-N-04-24-10
В современных системах автоматизации широко используются цепи управления 24В DC. Число устройств, подключённых к такой сети (контроллеры, датчики, модули ввода-вывода и т.п.) может исчисляться десятками, а сами линии могут быть достаточно протяжёнными, поэтому защита цепей управления 24В DC от перегрузок и коротких замыканий является важной задачей.

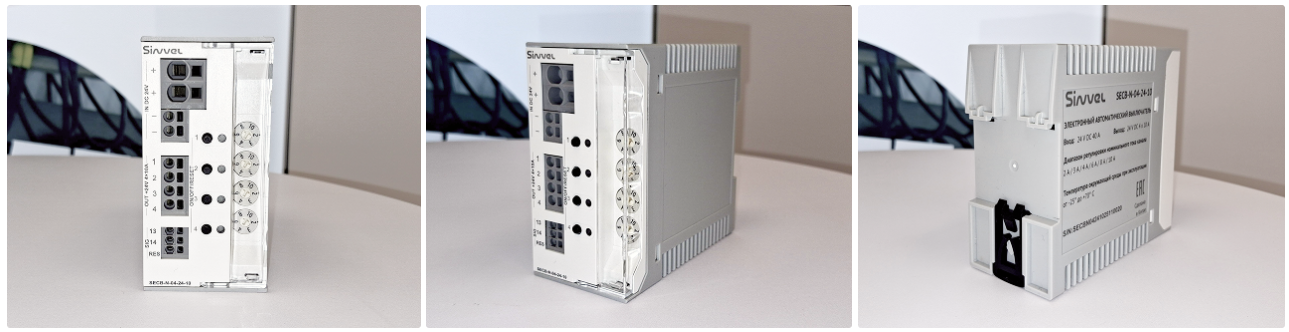

Четырёхканальный электронный автоматический выключатель Sinvel SECB-N-04-24-10 предназначен для защиты оборудования и линий с напряжением 24В DC. Наличие четырёх независимых каналов позволяет отключить неисправный участок сети, сохранив в работе остальных потребителей. Каждый из четырёх каналов может быть индивидуально настроен на ток срабатывания в диапазоне от 2 до 10А.
Электронный расцепитель Sinvel SECB-N-04-24-10 имеет высокую точность измерения (погрешность не более 5%), что позволяет настраивать его каналы в зависимости от нагрузки.

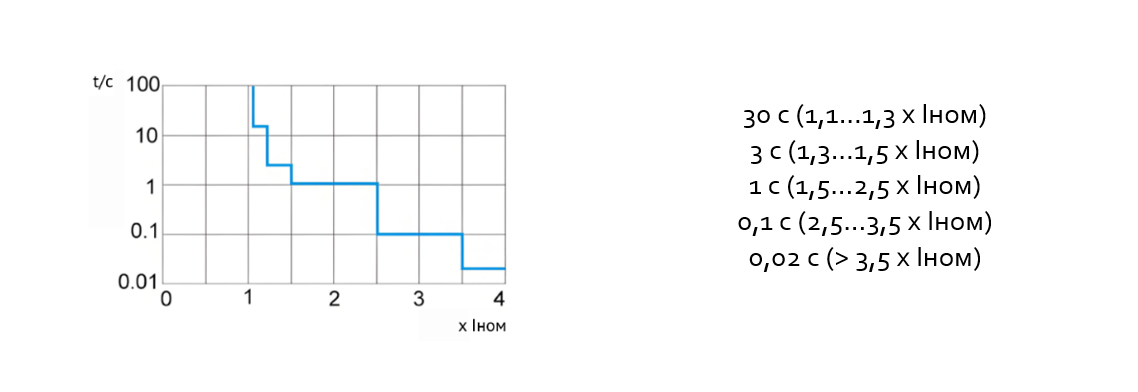

Время-токовая характеристика Sinvel SECB-N-04-24-10
Каждый канал оснащен кнопкой питания и светодиодным индикатором, сигнализирующем о состоянии канала:
- Зелёный светодиод горит: Канал включен, нагрузка в норме (<80% от уставки);
- Зелёный светодиод мигает: Предупреждение, нагрузка превышает 80%, но не превышает уставку;
- Жёлтый светодиод мигает: Режим перегрузки. Канал отключится в соответствии с кривой отключения;
- Красный светодиод мигает: Произошло автоматическое отключение канала по аварии. Начинается отсчёт времени восстановления (10 секунд);
- Красный светодиод горит: Канал отключен, время ожидания истекло, требуется ручной сброс или удаленный сброс через клемму Reset.
Так же Sinvel SECB-N-04-24-10 имеет сухой контакт сигнализации об аварии, что позволяет обеспечить удалённый мониторинг и передать информацию об аварийном отключении в систему диспетчеризации.
У выключателя Sinvel SECB-N-04-24-10 широкий диапазон рабочих температур -25…+70 °C и устойчивость к влажности. Корпус выключателя выполнен из самозатухающего пластика (UL94 V0) и монтируется на стандартную DIN-рейку.
Автоматический выключатель Sinvel SECB-N-04-24-10 — это не просто "предохранитель". Это интеллектуальное устройство, которое обеспечивает селективную защиту по 4м независимым каналам, что позволяет не только защитить оборудование, но и повысить отказоустойчивость цепи питания в целом, так как перегрузка или КЗ на каком-либо участке не приведёт к отключению блока питания целиком.
