Преобразователи частоты являются сложными устройствами, состоящим из электронных компонентов. Если ПЧ не используется сразу после поставки или временно выведен из эксплуатации, его длительное хранение требует соблюдения особых правил.
Сгорел за минуту: почему преобразователь частоты со склада может выйти из строя при первом пуске
Главная проблема длительного бездействия не в механическом старении, а в деградации электролитических конденсаторов звена постоянного тока. Неправильное хранение может привести к выходу устройства из строя при первом же включении из-за короткого замыкания или взрыва конденсаторов.
В этой статье мы рассмотрим три ключевых аспекта: условия окружающей среды, процедуру формовки (тренировки) конденсаторов и практические рекомендации по хранению преобразователей частоты на примере Sinvel.
Температурный режим и условия хранения
Условия хранения напрямую влияют на скорость старения компонентов и степень увлажнения конденсаторов. Требования указываются в руководствах по эксплуатации.
Температура: Например, для преобразователей Sinvel SID100/300/600 - диапазон хранения: от -40°C до +70°C, что значительно шире большинства моделей на рынке и позволит доставить ПЧ на любой объект даже с экстремальными климатическими условиями.
Оптимальный диапазон: от +5°C до +30°C. Крайне важно избегать отрицательных температур, если оборудование не было предварительно адаптировано (акклиматизировано) перед вводом в работу.
Влажность: Относительная влажность должна составлять от 5% до 95% (без конденсации влаги).
Ключевое требование — отсутствие конденсата. Резкие суточные перепады температуры приводят к образованию влаги внутри корпуса, что вызывает коррозию печатных плат и снижение сопротивления изоляции.
Защита ПЧ от внешних факторов:
Пыль и загрязнения: Хранить ПЧ следует только в заводской упаковке или в пылезащитном чехле. Токопроводящая пыль (металлическая, графитовая), осевшая на платы, может вызвать замыкание при подаче питания.
Вибрация: Длительная вибрация может вызвать нарушение паяных соединений. Место хранения должно быть исключено из зоны работы виброплощадок, прессов или интенсивного транспортного движения.
Химическая среда: Недопустимо хранение в зонах с агрессивными газами (сероводород, хлор, кислотные испарения), которые разрушают металлические контакты и дорожки.
Если оборудование хранилось при отрицательных температурах, перед распаковкой и подключением его необходимо выдержать в упаковке в нормальных климатических условиях (от +5 до +25°C) в течение минимум 12–24 часов. Это необходимо для испарения конденсата, образовавшегося внутри корпуса.
Что такое “формовка” конденсаторов и зачем она нужна

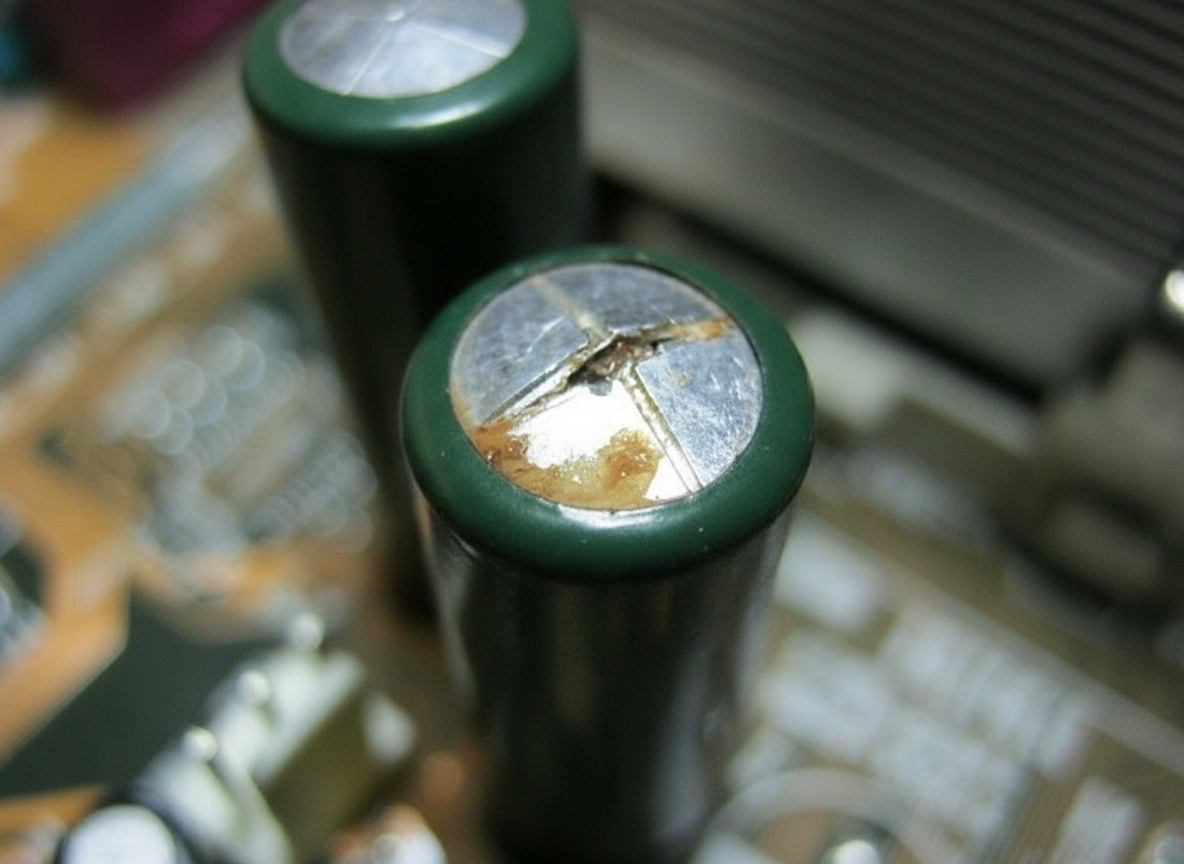

Наиболее уязвимый элемент ПЧ — алюминиевые электролитические конденсаторы. В рабочем состоянии на их обкладках формируется тонкий диэлектрический слой оксида алюминия Al₂O₃. При длительном простое без напряжения этот слой начинает деградировать под действием химических процессов в электролите. Если на «старый» конденсатор сразу подать полное номинальное напряжение, ток утечки резко возрастает, что приводит к перегреву, внутреннему замыканию, срабатыванию защиты или взрыву вентиляционного клапана. Формовка позволяет “мягко” вернуть свойства конденсаторам после длительного хранения.
Для преобразователей частоты Sinvel регламентируются следующие сроки:
- До 1 года — формовка не требуется. Можно включать и сразу начинать работу;
- От 1 до 2 лет — требуется подача питания на 1 час перед началом работы;
- От 2 лет и более — требуется процедура формовки для восстановления оксидного слоя конденсаторов звена DC.
Методика формовки через ЛАТР
Для процедуры требуется лабораторный автотрансформатор (ЛАТР) с возможностью плавной регулировки от 0 до 1,1 Uном, амперметр и вольтметр для контроля.
Алгоритм формовки ПЧ с помощью ЛАТР:
- Снять клеммные крышки;

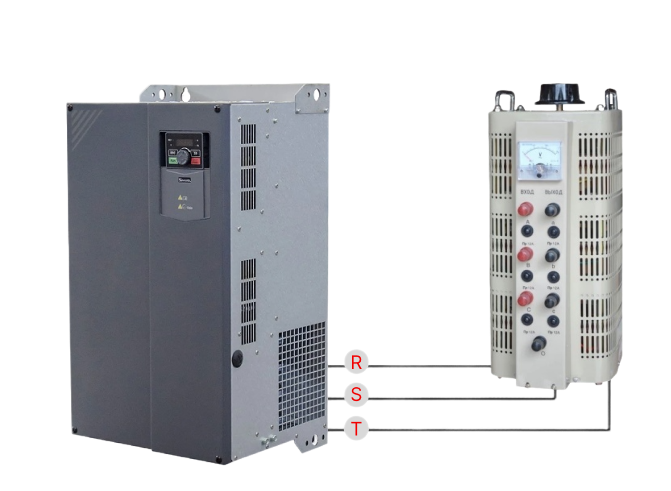

- Подключить ЛАТР к входным клеммам ПЧ – R, S, T;
- Начинать подачу напряжения с минимального значения, примерно 10–15% от номинального;
- Постепенно повышать напряжение, контролируя ток. Ток не должен превышать ток холостого хода;
- Каждые 10–20 минут повышать напряжение на 10–15% от номинала.
После достижения 100% напряжения ПЧ должен проработать в режиме ожидания (не запуская двигатель) не менее 1–2 часов.
Важно: Если во время формовки наблюдается резкий скачок тока, нагрев корпуса, свист или запах электролита, процедуру необходимо немедленно прекратить. Дальнейшая эксплуатация такого ПЧ требует замены конденсаторной сборки. В преобразователях Sinvel применяются конденсаторы с увеличенным ресурсом и температурным режимом, но даже они требуют бережного обращения при длительном бездействии.

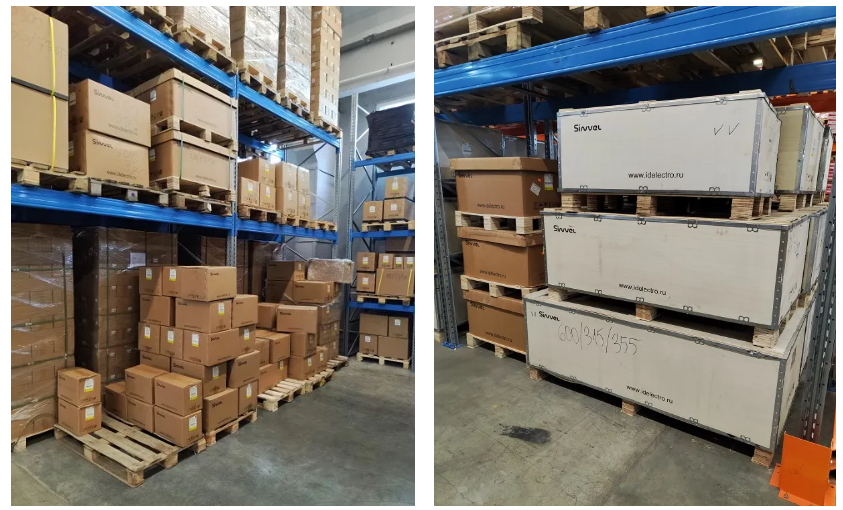

Практические советы по хранению и вводу в эксплуатацию частотного преобразователя
Чтобы минимизировать риски и трудозатраты при хранении оборудования, следуйте этим рекомендациям:
1. Плановая ротация запасов (FIFO)
Используйте принцип «первым пришел — первым вышел» (First In, First Out). Если оборудование хранится более 2 лет без включения, оно автоматически переходит в категорию повышенного риска.
2. Периодический «прогрев»
Если ПЧ смонтирован в шкафу, но эксплуатируется нерегулярно (сезонное оборудование), рекомендуется раз в 6 месяцев включать питание ПЧ на 4–6 часов без нагрузки. Этого достаточно для поддержания оксидного слоя конденсаторов в нормальном состоянии и удаления влаги за счет внутреннего тепловыделения и вентиляции.
3. Хранение в вертикальном положении
Крупногабаритные ПЧ с электролитическими конденсаторами нужно хранить в том же положении, в котором они монтируются (обычно вертикально). Длительное хранение «на боку» или «вверх ногами» может привести к подсыханию электролита в верхней части конденсаторов.
4. Защита от статического электричества
При распаковке и осмотре оборудования, хранившегося длительное время в полиэтилене, возможно накопление статического заряда. Перед прикосновением к плате управления необходимо использовать заземленный браслет или снять статический заряд прикосновением к заземленному корпусу.
5. Документирование
Обязательно ведите журнал хранения, в котором фиксируется дата поступления ПЧ на склад и дата последнего включения.
Хранение преобразователя частоты — это не просто размещение его на стеллаже, а комплекс технических мероприятий, направленных на сохранение его ресурса. Главные угрозы — это влага, перепады температур и длительное отсутствие напряжения на обкладках конденсаторов.
Соблюдение рекомендованных режимов хранения и своевременное проведение процедуры формовки позволяют избежать аварийного выхода ПЧ из строя при вводе в эксплуатацию. Выбирая преобразователи Sinvel, вы получаете не только надёжные компоненты, но и профессиональную техническую поддержку и консультации.
Следуйте инструкции — и ваш привод прослужит весь заявленный срок без аварийных отказов.
